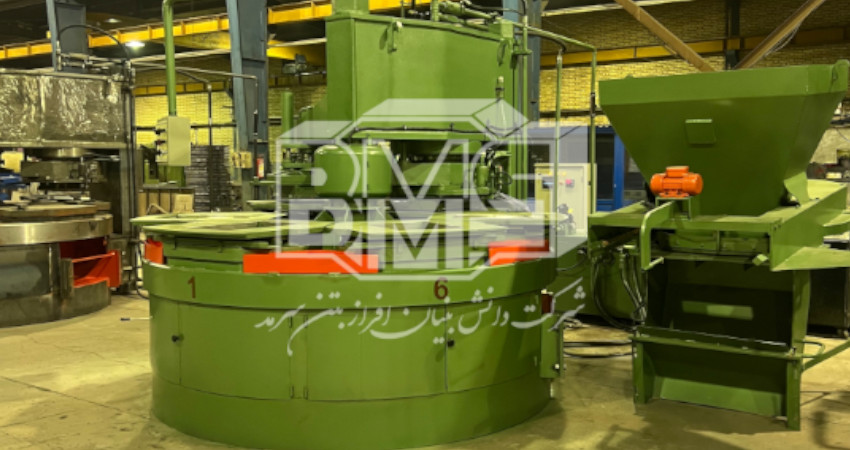

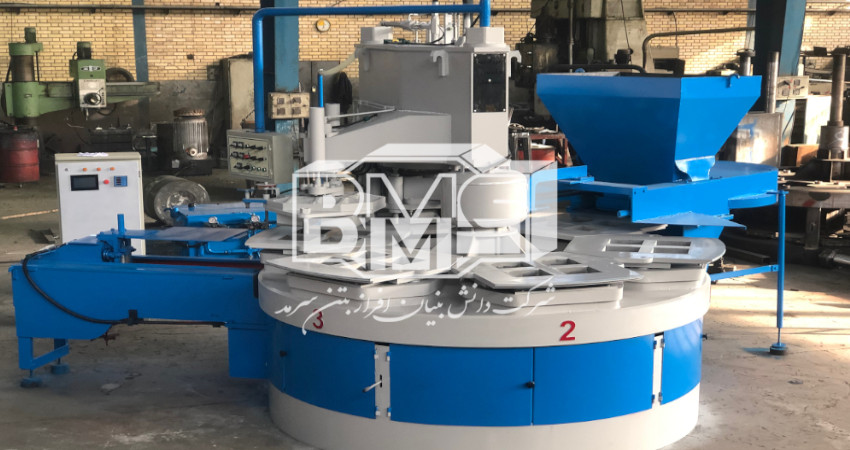

دستگاه اتوماتیک PM500 قابلیت تولید انواع موزاییک تک لایه و دو لایه را دارد. سیستم عامل تولید این دستگاه به صورت پرسی می باشد. دستگاه PM500 در دو تیپ تولید می شود که تفاوت آن در قسمت پارو می باشد. پاروها در دو نوع لولایی و کشویی تولید می شوند. برای برداشت اتوماتیک نیاز به پاروی کشویی است. سیستم انداز این دستگاه اتوماتیک است. برای موزاییک های تک لایه از دستگاه جانبی ماسه ریز استفاده نمی شود فقط میتوان دستگاه های جانبی رنگ ریز و رنگ پهن کن را به دستگاه متصل کرد که خرید این دستگاه های جانبی بسته به سلیقه و سفارش مشتری قابل سفارش می باشد.
تفاوت این دستگاه با دستگاهPM650 در موارد زیر می باشد:
- ابعاد موزاییک های تولیدی
- تعداد قالب های قابل نصب در هر ایستگاه
- ابعاد و وزن دستگاه
- فشار دستگاه
این دستگاه به گونه ای طراحی شده که توانایی پشتیبانی سایز های مختلف قالب را داراست. قالب های قابل نصب:
- 20*20 چهار عدد در هر ایستگاه
- 30*30 دو عدد در هر ایستگاه
- 60*30 یک عدد در هر ایستگاه
- 40*40 یک عدد در هر ایستگاه
- 60*40 یک عدد در هر ایستگاه
- 50*50 یک عدد در هر ایستگاه
- 20*10 شش عدد در هر ایستگاه
کنترل پنل این دستگاه به دو صورت فول اوتومات )پی ال سی( PLC و سیستم منوئل (MANUAL) برای استفاده در مواقع اضطراری تنظیم و بر روی دستگاه نصب می گردد.
مشخصات قطعات مصرفی دستگاه خط تولید موزاییک 6 ایستگاه PM500
- جنس فولاد ورق های استفاده شده در دستگاه ST37 و قسمت های در معرض خورندگی از ورق CK45 سخت کاری شده است.
- شفت جک ها از فولاد هارد کروم مخصوص ایتالیا
- سیستم کاری این دستگاه به گونه ای طراحی شده است که، متناسب با کار در محیط و شرایط کاری درموقعیت های جغرافیای مختلف کاملا سازگار می باشد .
- لوله های پیستون جک ها از نوع ترک یا ایتالیایی
- شیرهای کنترل دستگاه از نوع DUPLOMATIC ایتالیا
- شیلنگ های هیدرولیکی کلاً از نوع آلمانی یا ایتالیایی
- کلیه پمپ های مصرفی دستگاه از نوع ایرانی (به دلیل سهولت در خدمات پس از فروش و تأمین قطعات یدکی)
- کلیه الکتروموتور های استفاده شده در دستگاه از کشور چین (قابل تغییر بر اساس سفارش مشتری)
- ویبره ها OLI ایتالیا
- کلیه سنسور ها HANYOUNG یا AUTONICS کره
- لوازم تابلو برق و پنل از LS کره
- سیستم کنترل و اتوماسیون صنعتی دستگاه توسط PLC از برند FATEK یا DELTA کره (در صورت سفارش مشتری SIEMENS آلمان)
تجهیزات جانبی در دستگاه خط تولید موزاییک 6 ایستگاه PM500
- دستگاه رنگ ریز
- دستگاه رنگ پهن کن
- دستگاه برداشت عمودی / افقی
- در صورت تولید موزاییک تک لایه دستگاه تجهیزات وکیوم
مشخصات محصولات تولیدی دستگاه خط تولید موزاییک 6 ایستگاه PM500
| ابعاد موزاییک | تعداد در هر ایستگاه | تولید در 8 ساعت |
|---|
| 20*10 |
شش عدد |
10800 |
| 20*20 |
چهار عدد |
7200 |
| 30*30 |
دو عدد |
4000 |
| 40*40 |
یک عدد |
2000 |
| 50*50 |
یک عدد |
1800 |
| 30*60 |
یک عدد |
1800 |
